Автоматический выключатель (АВ, ВА) Werkel предназначен для защиты электрической цепи от перегрузки и короткого замыкания (сверхтоков).

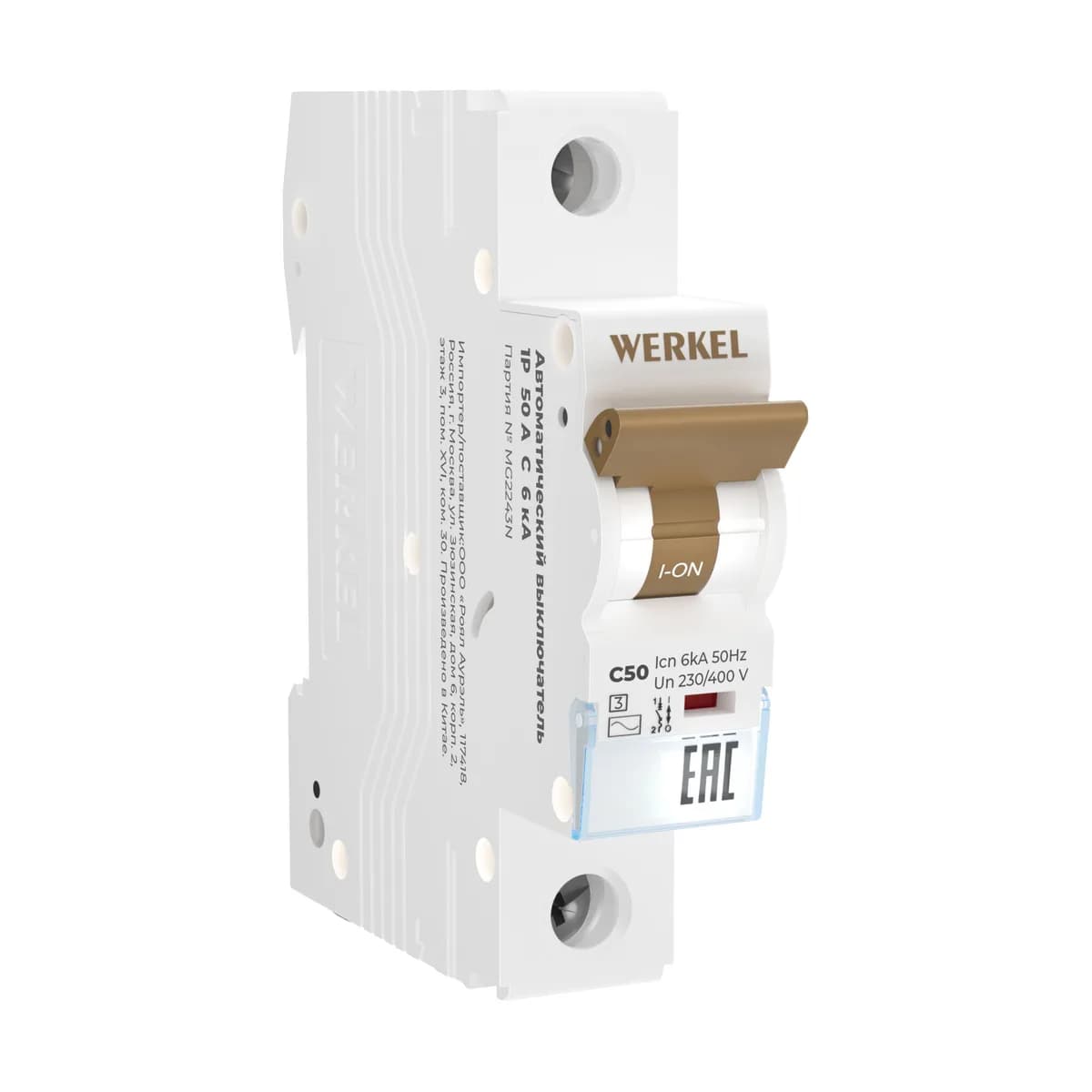

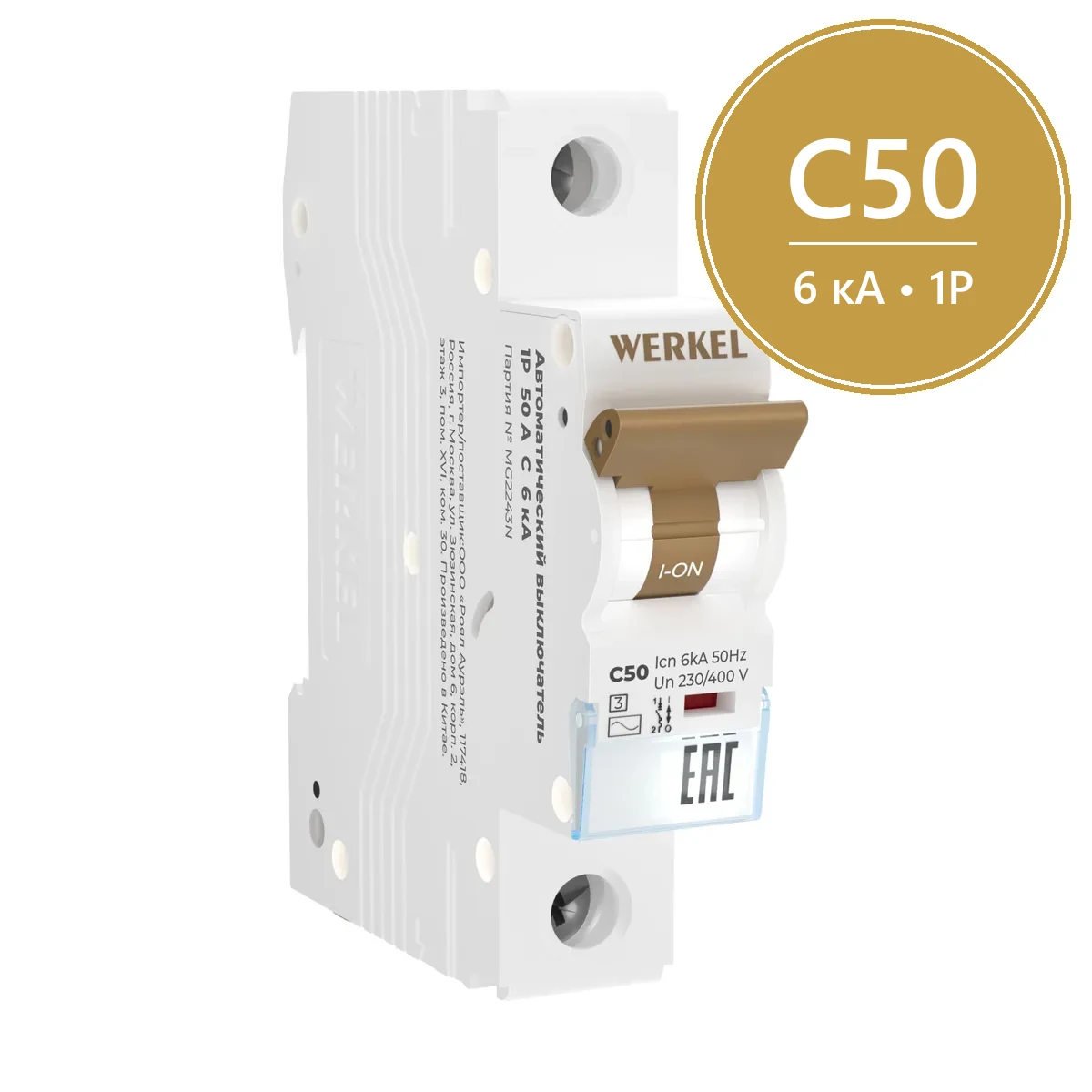

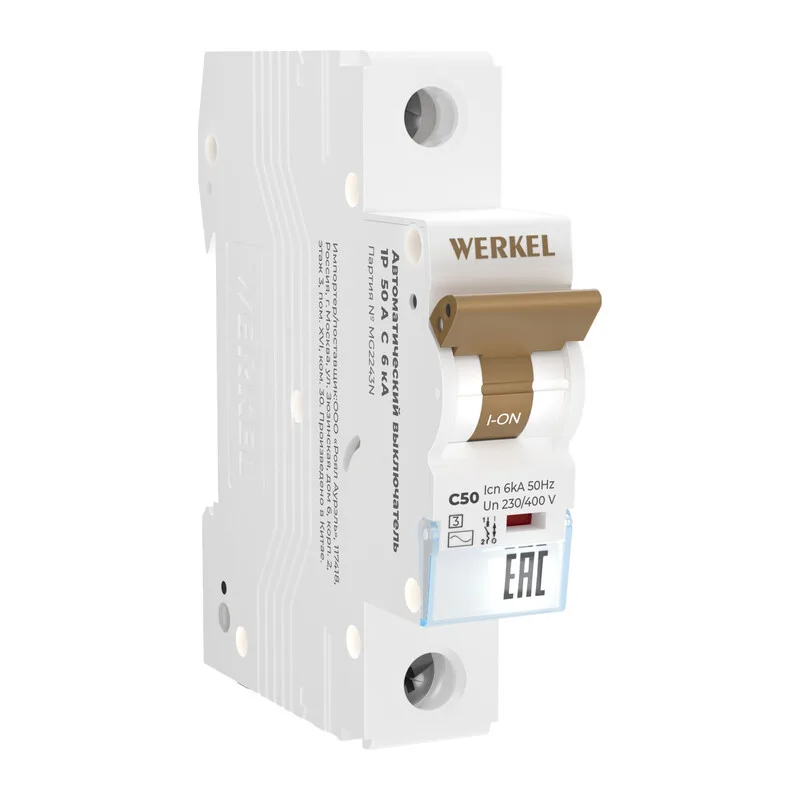

Модель АВ W901P506 – это однополюсный механизм (1P), который применяется для защиты фазного провода в однофазных линиях электропитания. Автоматический выключатель Werkel обладает номинальным током 50 А с время-токовой характеристикой C (универсальный бытовой). Отключающая способность составляет 6 кА.
Все модульные устройства Werkel обладают сертификатом соответствия EAC.

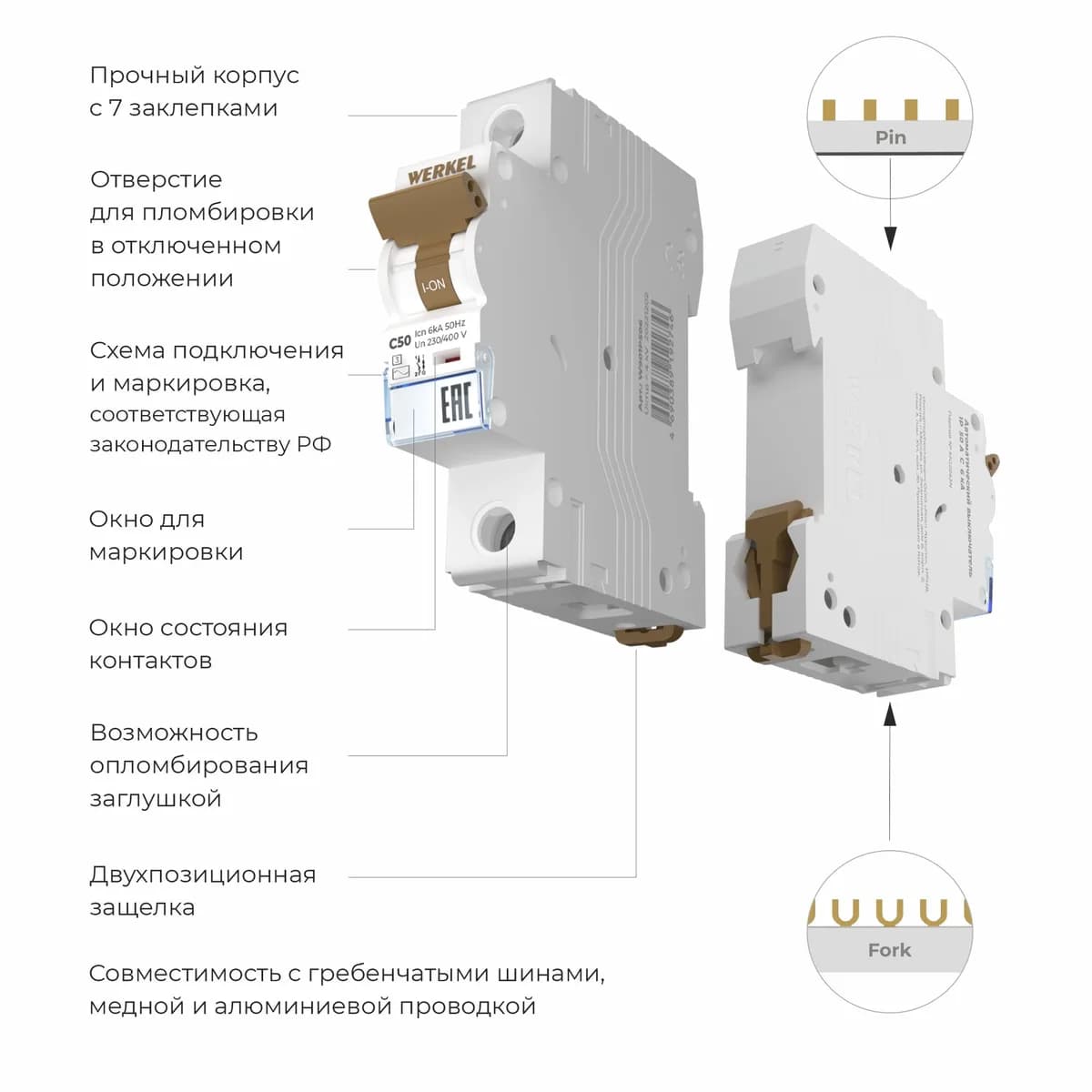

Прочный корпус оснащен:
• окном реального состояния контактов;
• 7 заклёпками, в том числе центральной усиленной заклёпкой;
• площадкой для маркировки с откидной крышкой;
• отверстием для опломбирования заглушкой;
• отверстием для пломбировки в отключенном положении;
• двухпозиционной защелкой для удобного крепления на DIN-рейку;
• схемой подключения и маркировкой, соответствующей законодательству РФ;
Автоматический выключатель совместим с гребенчатыми шинами PIN и FORK. Подключение возможно как к медным, так и к алюминиевым проводам.
